Tại sao máy hàn siêu âm không đạt độ kín? Nguyên nhân và giải pháp

Trong quá trình sản xuất các sản phẩm nhựa, độ kín của mối hàn là một trong những yếu tố quan trọng quyết định chất lượng sản phẩm. Tuy nhiên, trên thực tế, không ít doanh nghiệp gặp tình trạng sản phẩm sau khi hàn siêu âm vẫn bị rò rỉ, mối hàn không kín hoặc dễ bong tách khi kiểm tra.

Vậy tại sao máy hàn siêu âm không đạt độ kín? Nguyên nhân có thể đến từ vật liệu, thiết kế sản phẩm, khuôn hàn, thông số cài đặt hoặc chính quá trình vận hành.

Cùng tìm hiểu những nguyên nhân thường gặp và cách khắc phục trong bài viết dưới đây.

1. Thiết kế đường hàn chưa phù hợp

Đường hàn là khu vực hai chi tiết nhựa tiếp xúc và được kết nối với nhau dưới tác động của dao động siêu âm.

Nếu thiết kế đường hàn không phù hợp, năng lượng siêu âm khó tập trung đúng vị trí, khiến vật liệu không nóng chảy hoặc liên kết không đủ chắc chắn. Đây là một trong những nguyên nhân phổ biến khiến sản phẩm không đạt độ kín sau khi hàn.

Giải pháp

Cần kiểm tra lại:

• Hình dạng và kích thước đường hàn.
• Diện tích tiếp xúc giữa hai chi tiết.
• Vị trí tập trung năng lượng siêu âm.
• Khoảng cách giữa đường hàn và các khu vực xung quanh.
• Độ dày của thành nhựa.

Đối với những sản phẩm yêu cầu độ kín cao, thiết kế mối hàn ngay từ giai đoạn thiết kế sản phẩm là yếu tố rất quan trọng.

2. Khuôn hàn siêu âm không phù hợp

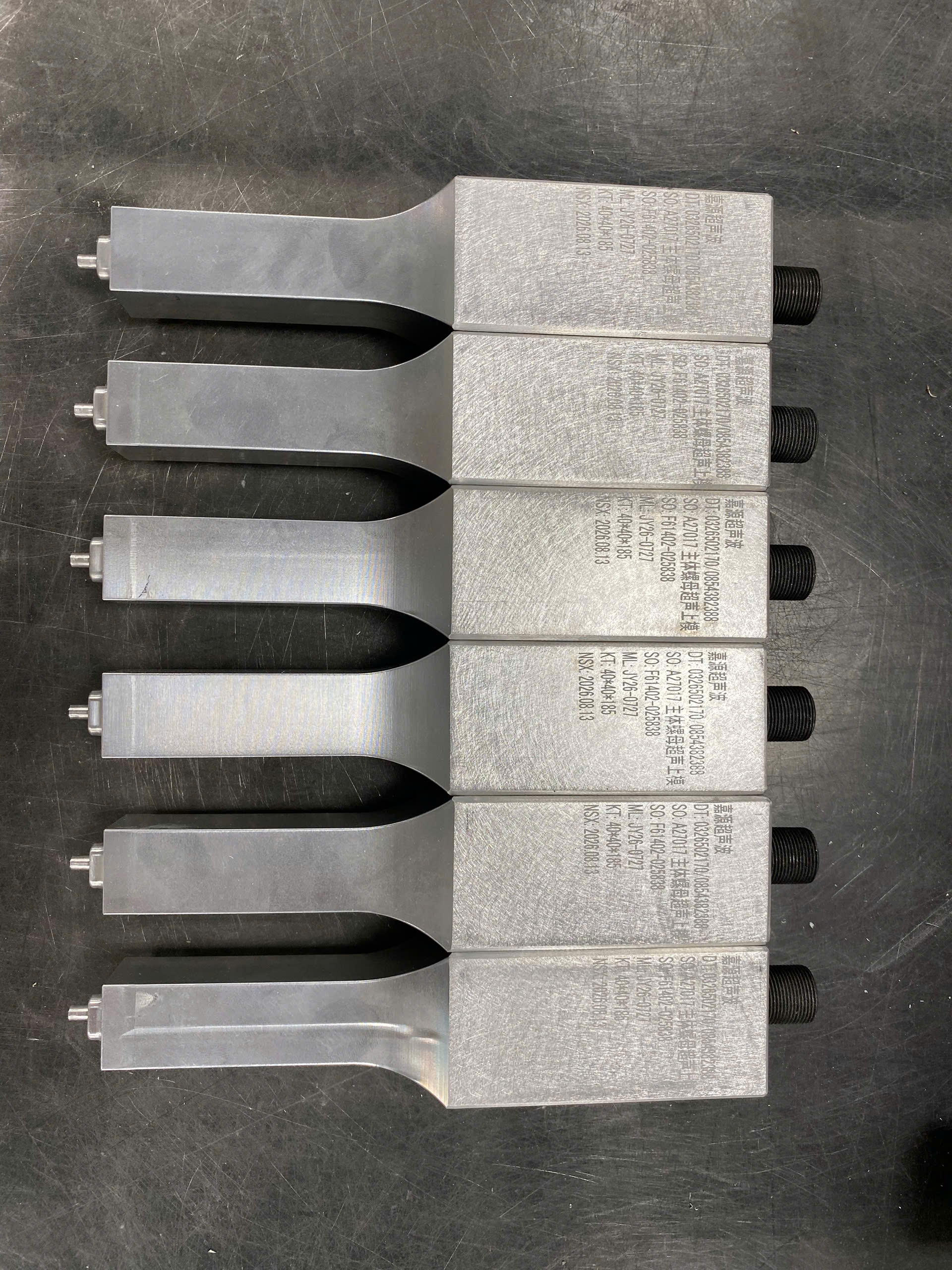

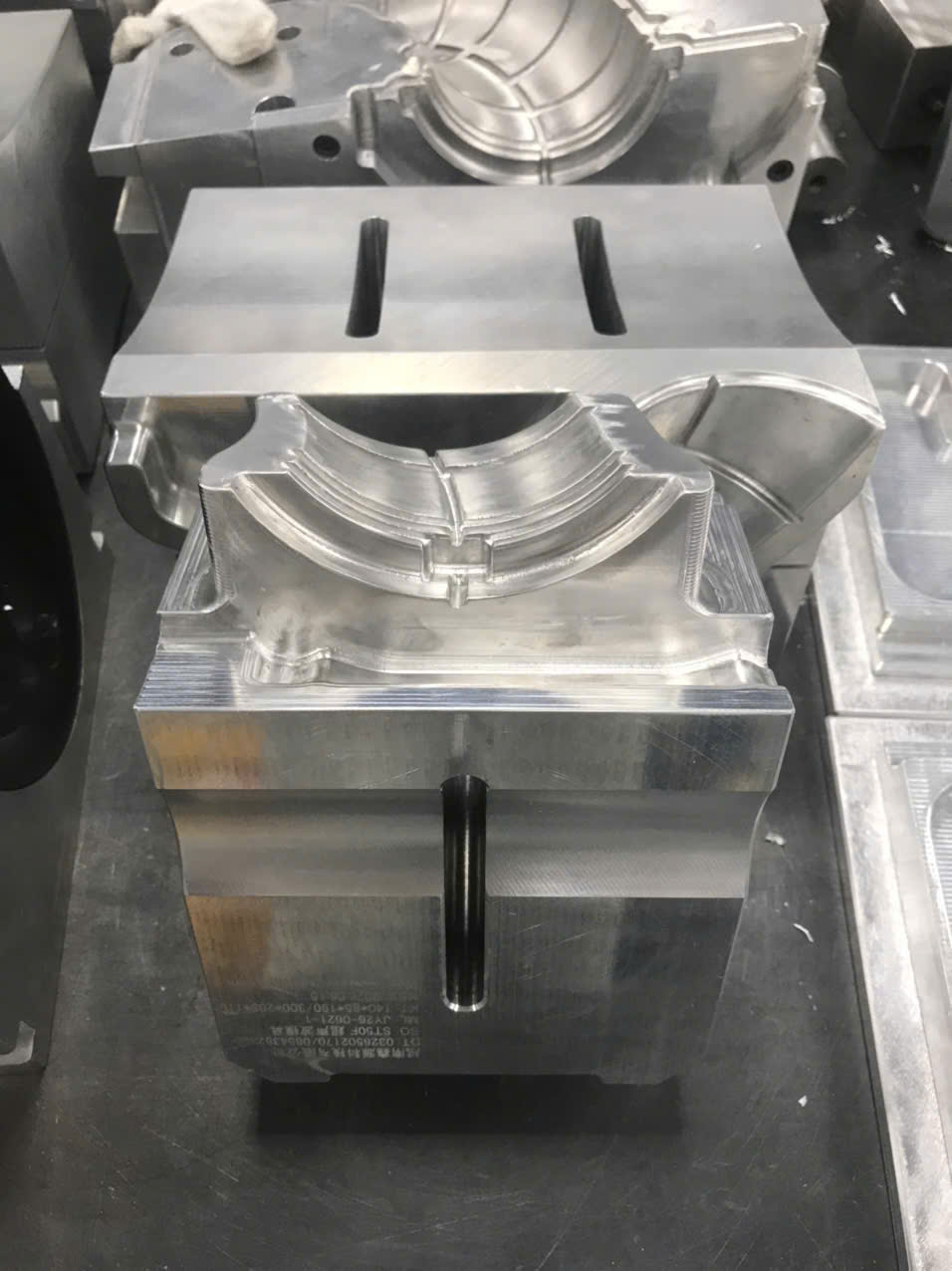

Khuôn hàn siêu âm (sonotrode/horn) có nhiệm vụ truyền dao động siêu âm xuống sản phẩm. Nếu khuôn không phù hợp với hình dạng sản phẩm hoặc không truyền năng lượng đồng đều, mối hàn có thể bị không đều.

Một số dấu hiệu thường gặp:

• Một vị trí hàn kín nhưng vị trí khác bị hở.
• Mối hàn không đồng đều.
• Sản phẩm bị biến dạng.
• Có hiện tượng cháy hoặc trắng nhựa tại một số vị trí.
• Độ kín thay đổi giữa các sản phẩm.

Giải pháp

Cần kiểm tra lại thiết kế và gia công khuôn, đặc biệt là:

• Bề mặt tiếp xúc với sản phẩm.
• Độ phẳng và độ chính xác của khuôn.
• Khả năng truyền năng lượng.
• Vị trí tiếp xúc giữa horn và sản phẩm.
• Độ phù hợp giữa khuôn và đường hàn.

Với những sản phẩm có hình dạng phức tạp, việc thiết kế khuôn cần được thực hiện dựa trên vật liệu, hình dạng sản phẩm và yêu cầu hàn thực tế.

3. Biên độ siêu âm chưa phù hợp

Biên độ là mức độ dao động của hệ thống siêu âm trong quá trình hàn.

Nếu biên độ quá thấp, năng lượng truyền vào khu vực hàn không đủ để làm nóng chảy vật liệu và tạo liên kết.

Ngược lại, nếu biên độ quá cao, vật liệu có thể bị nóng chảy quá mức, biến dạng hoặc phá hỏng cấu trúc mối hàn.

Giải pháp

Cần lựa chọn biên độ phù hợp với:

• Loại nhựa.
• Độ dày sản phẩm.
• Thiết kế đường hàn.
• Kích thước sản phẩm.
• Yêu cầu về độ kín và độ bền.

Không nên chỉ tăng biên độ khi sản phẩm bị hở mà cần kiểm tra tổng thể các thông số hàn.

4. Thời gian hàn chưa phù hợp

Thời gian hàn siêu âm quyết định khoảng thời gian năng lượng siêu âm tác động lên sản phẩm.

Nếu thời gian quá ngắn, vật liệu chưa đủ nóng chảy để tạo liên kết kín.

Nếu thời gian quá dài, nhựa có thể bị nóng chảy quá mức, gây biến dạng hoặc tạo ra các khuyết tật tại khu vực hàn.

Giải pháp

Có thể điều chỉnh thời gian hàn từng bước và kết hợp kiểm tra:

• Độ kín.
• Độ bền mối hàn.
• Ngoại quan sản phẩm.
• Độ biến dạng.
• Lượng nhựa nóng chảy.

Việc tìm ra cửa sổ thông số hàn tối ưu sẽ giúp quá trình sản xuất ổn định hơn.

5. Áp suất hàn không phù hợp

Áp suất ảnh hưởng trực tiếp đến khả năng tiếp xúc giữa các chi tiết trong quá trình hàn.

Áp suất quá thấp có thể khiến hai bề mặt không tiếp xúc đủ tốt, làm giảm hiệu quả truyền năng lượng.

Trong khi đó, áp suất quá cao có thể khiến vật liệu bị ép quá mức, ảnh hưởng đến quá trình nóng chảy và hình thành mối hàn.

Giải pháp

Điều chỉnh áp suất dựa trên:

• Vật liệu nhựa.
• Thiết kế đường hàn.
• Kích thước sản phẩm.
• Biên độ.
• Thời gian hàn.

Không nên đánh giá áp suất riêng lẻ mà cần xem xét áp suất + biên độ + thời gian + thiết kế mối hàn như một hệ thống.

6. Vật liệu nhựa không phù hợp

Không phải mọi loại nhựa đều có khả năng hàn siêu âm giống nhau.

Các yếu tố như loại nhựa, độ cứng, độ dày, chất phụ gia và cấu trúc sản phẩm đều có thể ảnh hưởng đến quá trình hàn.

Ngoài ra, nếu hai chi tiết được làm từ vật liệu có khả năng tương thích kém, mối hàn có thể khó đạt độ bền và độ kín mong muốn.

Giải pháp

Trước khi lựa chọn máy và thông số hàn, cần xác định:

• Loại vật liệu của từng chi tiết.
• Độ dày vật liệu.
• Khả năng tương thích giữa các vật liệu.
• Yêu cầu về độ kín.
• Điều kiện sử dụng sản phẩm sau khi hàn.

Đối với sản phẩm mới, nên thực hiện hàn thử mẫu trước khi đưa vào sản xuất hàng loạt.

7. Bề mặt sản phẩm không sạch hoặc không đồng đều

Bụi bẩn, dầu, chất chống dính hoặc các tạp chất trên bề mặt có thể ảnh hưởng đến khả năng tiếp xúc giữa hai chi tiết.

Khi bề mặt tiếp xúc không tốt, năng lượng siêu âm khó truyền ổn định vào vùng hàn, dẫn đến mối hàn không đồng đều hoặc bị rò rỉ.

Giải pháp

Trước khi hàn cần đảm bảo:

• Bề mặt sản phẩm sạch.
• Không có dầu hoặc tạp chất.
• Hai chi tiết được đặt đúng vị trí.
• Không có biến dạng tại khu vực đường hàn.

Đối với sản xuất số lượng lớn, cần kiểm soát ổn định chất lượng linh kiện đầu vào.

8. Sản phẩm bị lệch trong quá trình hàn

Nếu hai chi tiết không được định vị chính xác, đường hàn có thể không nằm đúng vị trí.

Điều này khiến một số khu vực nhận đủ năng lượng nhưng khu vực khác lại không được hàn đúng cách.

Giải pháp

Có thể cải thiện bằng cách:

• Thiết kế cơ cấu định vị chính xác.
• Sử dụng đồ gá phù hợp.
• Kiểm tra độ chính xác của khuôn.
• Kiểm soát vị trí đặt sản phẩm.
• Hạn chế sai số giữa các linh kiện.

Đặc biệt với sản phẩm yêu cầu độ kín cao, độ chính xác của đồ gá và khuôn hàn cần được kiểm soát chặt chẽ.

9. Máy hàn siêu âm hoạt động không ổn định

Trong một số trường hợp, nguyên nhân không nằm ở sản phẩm mà đến từ hệ thống máy.

Các vấn đề như hệ thống siêu âm hoạt động không ổn định, tần số không phù hợp hoặc các bộ phận trong hệ thống bị hao mòn đều có thể ảnh hưởng đến chất lượng hàn.

Giải pháp

Nên kiểm tra định kỳ:

• Bộ phát siêu âm.
• Bộ chuyển đổi năng lượng (converter).
• Booster.
• Horn/khuôn hàn.
• Hệ thống khí nén.
• Cơ cấu truyền động.
• Các thông số cài đặt.

Việc bảo trì và kiểm tra định kỳ giúp hạn chế tình trạng chất lượng mối hàn thay đổi trong quá trình sản xuất.

10. Làm thế nào để cải thiện độ kín khi hàn siêu âm?

Để đạt được độ kín ổn định, doanh nghiệp không nên chỉ tập trung vào công suất máy mà cần kiểm soát toàn bộ hệ thống hàn.

Có thể thực hiện theo quy trình:

Kiểm tra vật liệu → kiểm tra thiết kế đường hàn → kiểm tra khuôn → cài đặt thông số → hàn thử → kiểm tra độ kín → tối ưu thông số → đưa vào sản xuất.

Trong đó, các thông số như biên độ, thời gian, áp suất, năng lượng và khoảng cách hàn cần được tối ưu dựa trên từng loại sản phẩm.

11. Khi nào nên kiểm tra lại khuôn và thông số hàn?

Nếu trước đây sản phẩm đạt yêu cầu nhưng sau một thời gian sản xuất bắt đầu xuất hiện tình trạng rò rỉ, nên kiểm tra lần lượt:

1. Chất lượng vật liệu đầu vào.
2. Vị trí và độ chính xác khi đặt sản phẩm.
3. Khuôn hàn.
4. Các thông số máy.
5. Hệ thống khí nén.
6. Bộ phát và hệ thống dao động siêu âm.
7. Thiết kế đường hàn của sản phẩm.

Việc kiểm tra theo từng bước sẽ giúp xác định nguyên nhân nhanh hơn thay vì thay đổi nhiều thông số cùng lúc.

Kết luận

Tình trạng máy hàn siêu âm không đạt độ kín có thể xuất phát từ nhiều nguyên nhân khác nhau, từ thiết kế sản phẩm, vật liệu, khuôn hàn cho đến thông số và tình trạng hoạt động của máy.

Để đạt mối hàn kín, chắc và ổn định, doanh nghiệp cần lựa chọn máy hàn, khuôn hàn và thông số phù hợp với từng loại sản phẩm, đồng thời kiểm soát chặt chẽ quá trình sản xuất.

Nếu doanh nghiệp đang gặp vấn đề về mối hàn bị hở, rò rỉ, không chắc hoặc chất lượng hàn không ổn định, việc xác định đúng nguyên nhân trước khi thay đổi thiết bị sẽ giúp tiết kiệm thời gian và chi phí.
